300W DZA-L系列 高可靠型AC-DC电源模块

电源类型：300W DZA-L系列 高可靠型AC-DC电源模块

电源尺寸：160*110*30mm
输入电压：220V(165-265VAC)；180V(90-264VAC)；110V(85-132VAC)
输出电压：220V,110V,48V,28V,24V,15V,12V,5V
输出功率：300W
PDF文件： 【PDF下载】

产品详情

300W DZA-L系列 高可靠型AC-DC电源模块

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DZA300L-■S□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■ 180V(85-264VAC),110V(70-185VAC),220V(165-264VAC)
输出电压： □DC 110V,48V,24V,12V,5V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 300W
电源尺寸： 160*110*30
电压精度： Vo1:±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 200us
纹波和噪声： <1%Vo
温度系数： <±0.02℃
工作频率： 200KHz
效率： >85%
过流保护： >120%
过温保护： 90℃；降温自恢复
隔离电阻： >500MΩ
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电压： Vin-Vo 1500VAC;  Vin-FG 1500VAC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作环境温度： 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度： 工业品-40~+105℃
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 自然空冷或传导制冷
接线方式： 端子接线
MTBF： 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DZA300L-180S110 300W 180V(85-265V) 110V 单路 端子接线
DZA300L-180S48 300W 180V(85-265V) 48V 单路 端子接线
DZA300L-180S24 300W 180V(85-265V) 24V 单路 端子接线
DZA300L-180S12 300W 180V(85-265V) 12V 单路 端子接线
DZA300L-180S05 300W 180V(85-265V) 5V 单路 端子接线
DZA300L-110S05 300W 180V(85-265V) 5V 单路 端子接线
DZA300L-110S12 300W 110V(85-132V) 12V 单路 端子接线
DZA300L-110S24 300W 110V(85-132V) 24V 单路 端子接线
DLA300L-220S48 300W 220V(165-264VAC) 48V 单路 端子接线
DZA300L-110S48 300W 110V(85-132V) 48V 单路 端子接线
DZA300L-110S110 300W 110V(85-132V) 110V 单路 端子接线
DZA300L-220S110 300W 220V(165-264VAC) 110V 单路 端子接线
DZA300L-220S48 300W 220V(165-264VAC) 48V 单路 端子接线
DZA300L-220S24 300W 220V(165-264VAC) 24V 单路 端子接线
DZA300L-220S05 300W 220V(165-264VAC) 5V 单路 端子接线
DZA300L-220S12 300W 220V(165-264VAC) 12V 单路 端子接线
DZA300L-220D4848/0303 300W 220V(165-264VAC) 48V 48V 双路 端子接线
DZA300L-220D4824/0306 300W 220V(165-264VAC) 48V 24V 双路 端子接线
DZA300L-220D4812/0312 300W 220V(165-264VAC) 48V 12V 双路 端子接线
DZA300L-220D4805/0330 300W 220V(165-264VAC) 48V 5V 双路 端子接线
DZA300L-220D2448/0603 300W 220V(165-264VAC) 24V 48V 双路 端子接线
DZA300L-220D2424/0606 300W 220V(165-264VAC) 24V 24V 双路 端子接线
DZA300L-220D2412/0612 300W 220V(165-264VAC) 24V 12V 双路 端子接线
DZA300L-220D1248/1203 300W 220V(165-264VAC) 12V 48V 双路 端子接线
DZA300L-220D1224/1206 300W 220V(165-264VAC) 12V 24V 双路 端子接线
DZA300L-220D1215/1210 300W 220V(165-264VAC) 12V 15V 双路 端子接线
DZA300L-220D1212/1212 300W 220V(165-264VAC) 12V 12V 双路 端子接线
DZA300L-220D0505/3030 300W 220V(165-264VAC) 5V 5V 双路 端子接线
DZA300L-220D0512/3012 300W 220V(165-264VAC) 5V 12V 双路 端子接线
DZA300L-180T122448/120401 300W 180V(90V-264VAC) 12V/24V/48V 三路 端子接线
DZA300L-220T122448/120401 300W 220V(165-264VAC) 12V/24V/48V 三路 端子接线
DZA300L-220T051212/300805 300W 220V(165-264VAC) 5V/12V/12V 三路 端子接线
DZA300L-220T051248/300801 300W 220V(165-264VAC) 5V/12V/48V 三路 端子接线
DZA300L-220T121224/110803 300W 220V(165-264VAC) 12V/12V/24V 三路 端子接线
DZA300L-220T122448/080502 300W 220V(165-264VAC) 12V/24V/48V 三路 端子接线
DZA300L-220T121524/100604 300W 220V(165-264VAC) 12V/15V/24V 三路 端子接线
DZA300L-220T051524/200803 300W 220V(165-264VAC) 05V/15V/24V 三路 端子接线

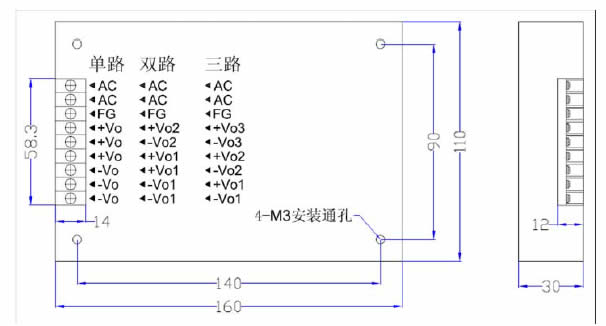

外型尺寸
端子接线
