2.5W V1系列 自带输入滤波AC-DC电源模块

电源尺寸：48.5*36*20mm

输入电压：220V(85-265VAC),220V(165-265VAC)

输出电压：5V,24V,48V,15V,12V

输出功率：2.5W

PDF文件：【点击查看】

产品详情

2.5W V1系列 自带输入滤波AC-DC电源模块

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DAS2.5-□-■-★
滤波方式： 内置滤波线路
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■N(AC165-265)；W(AC85-265)
输出电压： □DC 5V,24V,48V,15V,12V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 2.5W
电源尺寸： 48.5*36*20mm
电压精度： Vo1:±1%
源效应： ＜±0.5%
负载效应： ＜±0.5%
纹波和噪声： 1%Vo
温度系数： <±0.03℃
工作频率： 100KHz
效率： >75%
过流保护： >120%
隔离电阻： >100MΩ
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电压： Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 自然空冷或传导制冷
壳体材质： 低辐射塑料
接线方式： 焊接插针
电磁兼容： 按照IEC1000、EN61000等
安全标准： 按照UL1950、IEC950、CCEE等

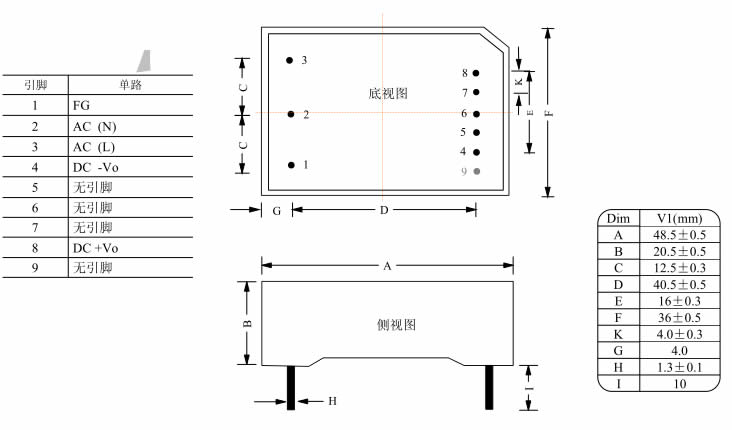

外型尺寸
2.5W ED系列 双列插针型AC-DC模块电源 返回列表 没有了

相关产品推荐

型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 产品图片 认证 技术手册 样品申请 所属系列
DAS2.5-05-W 2.5W 220V(85-265V) 5V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-24-W 2.5W 220V(85-265V) 24V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-48-W 2.5W 220V(85-265V) 48V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-48-N 2.5W 220V(165-265V) 48V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-24-N 2.5W 220V(165-265V) 24V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-15-W 2.5W 220V(85-265V) 15V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-15-N 2.5W 220V(165-265V) 15V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-12-N 2.5W 220V(165-265V) 12V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-12-W 2.5W 220V(85-265V) 12V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAS2.5-05-N 2.5W 220V(165-265V) 5V 单路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0524-NFCI 2.5W 220V(165-265V) 5V 24V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0524-WFCI 2.5W 220V(85-265V) 5V 24V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0515-WFCI 2.5W 220V(85-265V) 5V 15V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0515-NFCI 2.5W 220V(165-265V) 5V 15V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0512-NFCI 2.5W 220V(165-265V) 5V 12V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0512-WFCI 2.5W 220V(85-265V) 5V 12V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0505-WFCI 2.5W 220V(85-265V) 5V 5V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-0505-NFCI 2.5W 220V(165-265V) 5V 5V 双路隔离 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-24-N 2.5W 220V(165-265V) ±24V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-24-W 2.5W 220V(85-265V) ±24V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-15-W 2.5W 220V(85-265V) ±15V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-15-N 2.5W 220V(165-265V) ±15V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-12-N 2.5W 220V(165-265V) ±12V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-12-W 2.5W 220V(85-265V) ±12V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-05-W 2.5W 220V(85-265V) ±5V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAD2.5-05-N 2.5W 220V(165-265V) ±5V 双路共地 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0524-WFCI 2.5W 220V(85-265V) 5V ±24V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0524-NFCI 2.5W 220V(165-265V) 5V ±24V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0515-NFCI 2.5W 220V(165-265V) 5V ±15V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0515-WFCI 2.5W 220V(85-265V) 5V ±15V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0512-WFCI 2.5W 220V(85-265V) 5V ±12V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0512-NFCI 2.5W 220V(165-265V) 5V ±12V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0505-NFCI 2.5W 220V(165-265V) 5V ±5V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块
DAT2.5-0505-WFCI 2.5W 220V(85-265V) 5V ±5V 三路 插针焊接 样品申请 2.5W V1系列 自带输入滤波AC-DC电源模块

* 上方产品参数仅供参考，详细技术参数请以技术规格书为准
