100W DLA-HA系列 端子接线型AC-DC电源模块

电源类型：100W DLA-HA系列 端子接线型AC-DC电源模块
电源尺寸：116*69*25mm
输入电压：220V(165-265VAC)；180V(90-264VAC)；110V(85-132VAC)
输出电压：220V,110V,48V,28V,24V,15V,12V,5V
输出功率：100W
PDF文件： 【点击查看】

产品详情

100W DLA-HA系列 端子接线型AC-DC电源模块

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DLA100HA-■S□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■220V(AC165-264)V；180V(90-264)V
输出电压： □DC 5V、12V、15V、24V、28V、48V、110V、220V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 100W
电源尺寸： 116*69*25
电压精度： Vo1:±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 200us
纹波和噪声： <1%Vo
温度系数： <±0.02℃
工作频率： 200KHz
效率： >85%
过流保护： >120%
过温保护： 90℃；降温自恢复
隔离电阻： >500MΩ
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电压： Vin-Vo 1500VAC;  Vin-FG 1500VAC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作环境温度： 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度： 工业品-40~+105℃
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 自然空冷或传导制冷
接线方式： 端子接线
MTBF： 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DLA100HA-220S48 100W 220V(165-264VAC) 48V 单路 端子接线
DLA100HA-220S28 100W 220V(165-264VAC) 28V 单路 端子接线
DLA100HA-220S24 100W 220V(165-264VAC) 24V 单路 端子接线
DLA100HA-220S15 100W 220V(165-264VAC) 15V 单路 端子接线
DLA100HA-220S12 100W 220V(165-264VAC) 12V 单路 端子接线
DLA50HA-220S05 50W 220V(165-264VAC) 5V 单路 端子接线
DLA50HA-220S3.3 50W 220V(165-264VAC) 3.3V 单路 端子接线
DLA100HA-180S110 100W 180V(90-264VAC) 110V 单路 端子接线
DLA100HA-180S48 100W 180V(90-264VAC) 48V 单路 端子接线
DLA100HA-180S28 100W 180V(90-264VAC) 28V 单路 端子接线
DLA100HA-180S24 100W 180V(90-264VAC) 24V 单路 端子接线
DLA100HA-180S15 100W 180V(90-264VAC) 15V 单路 端子接线
DLA100HA-180S12 100W 180V(90-264VAC) 12V 单路 端子接线
DLA50HA-180S05 50W 180V(90-264VAC) 5V 单路 端子接线
DLA50HA-180S3.3 50W 180V(90-264VAC) 3.3V 单路 端子接线
DLA100HA-110S110 100W 110V(85-132VAC) 110V 单路 端子接线
DLA100HA-110S48 100W 110V(85-132VAC) 48V 单路 端子接线
DLA100HA-110S28 100W 110V(85-132VAC) 28V 单路 端子接线
DLA100HA-110S24 100W 110V(85-132VAC) 24V 单路 端子接线
DLA100HA-110S15 100W 110V(85-132VAC) 15V 单路 端子接线
DLA100HA-110S12 100W 110V(85-132VAC) 12V 单路 端子接线
DLA50HA-110S05 50W 110V(85-132VAC) 5V 单路 端子接线
DLA50HA-110S3.3 30W 110V(85-132VAC) 3.3V 单路 端子接线
DLA100HA-220S110 100W 220V(165-264VAC) 110V 单路 端子接线
DLA50HA-220D1224/0201 50W 220V(165-264VAC) 12/24V 双路 端子接线
DLA50HA-220D1212/0202 50W 220V(165-264VAC) 12/12V 双路 端子接线
DLA50HA-220D0524/0401 50W 220V(165-264VAC) 5/24V 双路 端子接线
DLA50HA-220D0512/0402 50W 220V(165-264VAC) 5/12V 双路 端子接线
DLA50HA-220D0505/0404 50W 220V(165-264VAC) 5/5V 双路 端子接线
DLA50HA-180D1224/0201 50W 180V(85-265VAC) 12/24V 双路 端子接线
DLA50HA-180D1515/1.41.4 50W 180V(85-265VAC) 15/15V 双路 端子接线
DLA50HA-180D1212/0202 50W 180V(85-265VAC) 12/12V 双路 端子接线
DLA50HA-180D0524/0401 50W 180V(85-265VAC) 5/24V 双路 端子接线
DLA50HA-180D0512/0402 50W 180V(85-265VAC) 5/12V 双路 端子接线
DLA50HA-180D0505/0404 50W 180V(85-265VAC) 5/5V 双路 端子接线
DLA50HA-110D1224/0201 50W 110V(85-132VAC) 12/24V 双路 端子接线
DLA50HA-110D1515/1.41.4 50W 110V(85-132VAC) 15/15V 双路 端子接线
DLA50HA-110D1212/0202 50W 110V(85-132VAC) 12/12V 双路 端子接线
DLA50HA-110D0524/0401 50W 110V(85-132VAC) 5/24V 双路 端子接线
DLA50HA-110D0512/0402 50W 110V(85-132VAC) 5/12V 双路 端子接线
DLA50HA-110D0505/0404 50W 110V(85-132VAC) 5/5V 双路 端子接线
DLA50HA-220D1515/1.41.4 50W 220V(165-264VAC) 15/15V 双路 端子接线
DLA50HA-220T051215 50W 220V(165-264VAC) 5/12/15V 三路 端子接线
DLA50HA-220T051505 50W 220V(165-264VAC) 5/15/5V 三路 端子接线
DLA50HA-110T051215 50W 110V(85-132VAC) 5/12/15V 三路 端子接线
DLA50HA-110T051215 50W 110V(85-132VAC) 5/12/15V 三路 端子接线
DLA50HA-110T051505 50W 110V(85-132VAC) 5/12/15V 三路 端子接线
DLA50HA-180T051215 50W 180V(85-265VAC) 5/12/15V 三路 端子接线
DLA50HA-180T0515X05 50W 180V(85-265VAC) 5V/15V/-5V 三路 端子接线

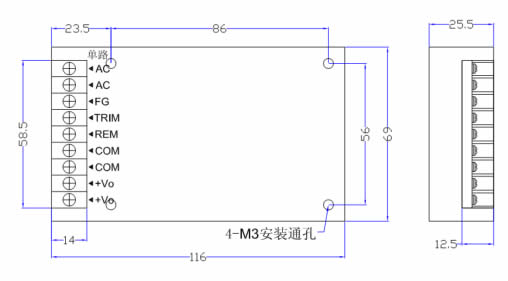

外型尺寸
