2.5W ES系列单列插针型AC-DC电源模块

电源尺寸：37*18*26.5mm

输入电压：220V(85-265V)；220V(165-265V)

输出电压：48V,28V,24V,15V,12V,5V,3.3V

输出功率：2.5W

PDF文件：【点击查看】

产品详情

2.5W ES系列单列插针型AC-DC电源模块

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号：	DAS2.5-□-■ES-★
型号说明：	■代表输入电压； □代表输出电压；★代表产品级别参见下面产品级别
输入电压：	■N(AC165-265)；W(AC85-265)
输出电压：	□DC 48V,28V,24V,15V,12V,5V,3.3V任选
产品级别：	★军工级加 J, 航天级加H, 工业级省略
输出功率：	2.5W
电源尺寸：	371826.5
电压精度：	Vo1:±1%
源效应：	＜±0.5%
负载效应：	＜±0.5%
纹波和噪声：	1%Vo
温度系数：	<±0.03℃
工作频率：	100KHz
效率：	>75%
过流保护：	>120%
隔离电阻：	>100MΩ
工作环境温度：	-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)
储存温度：	-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)
工作湿度：	5%~85%RH
储存湿度：	5%~95%RH
隔离电压：	Vin-Vo 1500VDC; Vin-FG 1050VDC; Vo- FG 500VDC
抗震性：	10~55Hz 5g
抗震性（随机）：	频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）：	加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次
冷却方式：	自然空冷
壳体材质：	低辐射塑料
接线方式：	焊接插针
安全标准：	按照UL1950、IEC950、CCEE等

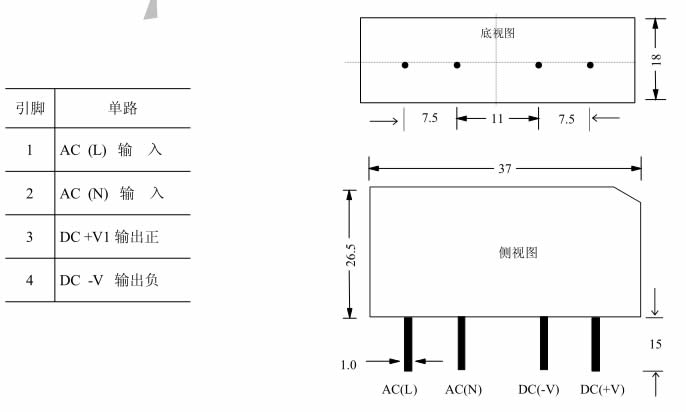

外型尺寸

端子接线

35W V1系列自带输入滤波插针型AC-DC电源模块返回列表没有了

相关产品推荐

型号	功率(W)	输入电压(V)	输出电压（V）	输出路数	安装方式	产品图片	认证	技术手册	样品申请	所属系列
DAS2.5-28-WES	2.5W	220V(85-265V)	28V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-28-NES	2.5W	220V(165-265V)	28V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-24-NES	2.5W	220V(165-265V)	24V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-24-WES	2.5W	220V(85-265V)	24V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-15-WES	2.5W	220V(85-265V)	15V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-15-NES	2.5W	220V(165-265V)	15V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-12-NES	2.5W	220V(165-265V)	12V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-12-WES	2.5W	220V(85-265V)	12V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-05-WES	2.5W	220V(85-265V)	5V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-05-NES	2.5W	220V(165-265V)	5V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-3.3-WES	2.5W	220V(85-265V)	3.3V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-3.3-NES	2.5W	220V(165-265V)	3.3V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-48-WES	2.5W	220V(85-265V)	48V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块
DAS2.5-48-NES	2.5W	220V(165-265V)	48V	单路	插针焊接					2.5W ES系列单列插针型AC-DC电源模块

* 上方产品参数仅供参考，详细技术参数请以技术规格书为准
