20W 铃流模块(正弦波)

电源尺寸：76.2*76.2*14mm
输入电压：18V(9-36VDC),24V(18-36VDC),12V(9-18VDC),48V(36-72VDC)
输出电压：75VAC
输出功率：20W
PDF下载：【PDF下载】

产品详情

20W 铃流模块(正弦波)

典型特性

★高功率密度，超薄设计，让体积做到最小

★多重保护功能设计

★采用基板工艺生产，加强了产品可靠性

★加强电磁兼容设计，可在强电磁环境工作

★具有低EMC特性，已通过欧盟CE认证

★一体化灌封加强了防腐、防潮、防震性能

★抗震性设计，满足军标要求可做车载电源使用

★专业为小型发射基站和车载移动设备设计

★具有输入过压、欠压、输出过压、过流、短路保护

技术参数

输入电压：

■ 18V(9-36VDC),24V(18-36VDC),12V(9-18VDC),48V(36-72VDC)

输出电压：

□ 75VAC

产品级别：

★军工级加 J, 航天级加H, 工业级省略

输出功率：

20W

电压精度：

<±5VAC

源效应：

<±1%

负载效应：

<±1%

温度系数：

<±0.02%℃

工作频率：

>200KHz

输出频率：

25Hz

频率精度：

±3Hz

失真度：

＜5%

遥控方式：

正逻辑：悬空或接高电平开启，低电平或接地关断
负逻辑：低电平或接地开启，悬空或高电平关断

效率：

>80%

过流保护：

>120% 自恢复

隔离电阻：

100MΩ

隔离电压：

>500VDC

工作环温：

（工业品）-25~+55℃ （军用品）-40~+70℃

储存温度：

45~+105℃

工作湿度：

5%~85%RH

储存湿度：

5%~95%RH

抗震性：

10~55Hz 5g

冷却方式：

自然空冷

MTBF：

200000h

电源尺寸：

76.2*76.2*14

电源部分型号

型号	功率(W)	输入电压(V)	输出电压（V）	输出路数	安装方式	PDF下载
DLR20-18S75	20W	18V(9-36VDC)	75VAC	单路	插针焊接
DLR20-24S75	20W	24V(18-36VDC)	75VAC	单路	插针焊接
DLR20-12S75	20W	12V(9-18VDC)	75VAC	单路	插针焊接
DLR20-48S75	20W	48V(36-72VDC)	75VAC	单路	插针焊接

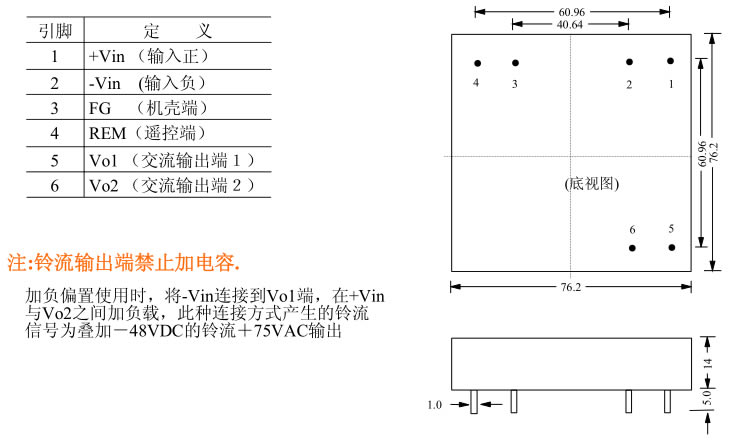

外型尺寸
