5000W DLSP-U2系列 AC-DC开关电源-迪龙科技

产品详情

5000W DLSP-U2系列 AC-DC开关电源

典型特性

★高功率密度，超薄设计，让体积做到最小

★多重保护功能设计

★采用基板工艺生产，加强了产品可靠性

★加强电磁兼容设计，可在强电磁环境工作

★具有低EMC特性，已通过欧盟CE认证

★一体化灌封加强了防腐、防潮、防震性能

★抗震性设计，满足军标要求可做车载电源使用

★专业为小型发射基站和车载移动设备设计

★具有输入过压、欠压、输出过压、过流、短路保护

技术参数

产品型号：

DLSP5000U2-■S□-★

型号说明：

■代表输入电压； □代表输出电压；★代表产品级别参见下面产品级别

输入电压：

■ AC380(304~456VAC)

输出电压：

□DC 48V,24V,110V,220V任选

产品级别：

★军工级加 J, 航天级加H, 工业级省略

输出功率：

5000W

电源尺寸：

482(425)*455*88mm

电压精度：

Vo1:<±1%

电流精度：

Vo1:<±1%

源效应：

＜±0.2%

负载效应：

＜±0.5%

动态响应：

200us

启动时间：

<400ms

纹波和噪声：

<1%Vo

功率因数校正：

>0.98

温度系数：

<±0.02℃

工作频率：

50KHz

效率：

>92%

功率因数：

>0.99 (有源校正)

过流保护：

恒流输出可长期短路

均流功能：

自带均流系统，无主均流模式

控制功能：

面板有电压电流控制及指示仪表

过温保护：

90℃；降温自恢复

输入保护：

输入过欠压保护

输出保护：

过压过流过功率保护及回馈功能

隔离电阻：

>500MΩ

隔离电压：

>1500VAC

工作环境温度：

-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)

储存温度：

-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)

工作湿度：

5%~85%RH

储存湿度：

5%~95%RH

隔离电压：

Vin-Vo 1500VAC; Vo- FG 500VDC

抗震性：

10~55Hz 5g

工作环境温度：

工业品-25~+55℃ 军用品 -40~+70℃

储存环境温度：

工业品-40~+105℃

抗震性（随机）：

频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min

冲击（半正弦）：

加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次

冷却方式：

自带风机制冷

接线方式：

接线端子

MTBF：

50000H

电源部分型号

型号	功率(W)	输入电压(V)	输出电压（V）	输出路数	安装方式	PDF下载
DLSP5000U2-380S48	5000W	AC380(304~456VAC)	48V	单路	端子接线
DLSP5000U2-380S24	5000W	AC380(304~456VAC)	24V	单路	端子接线
DLSP5000U2-380S110	5000W	AC380(304~456VAC)	110V	单路	端子接线
DLSP5000U2-380S220	5000W	AC380(304~456VAC)	220V	单路	端子接线

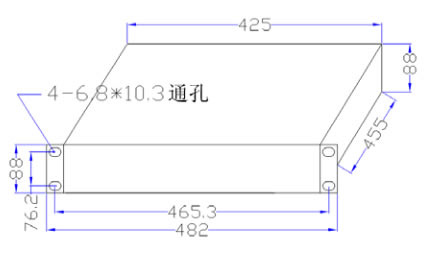

外型尺寸
