500W DZE-N系列 端子接线型DC-DC模块电源

电源尺寸：230*144*35mm
输入电压：300V(200-400VDC),24V(18-36VDC),110V(70V-185VDC),48V(36-72VDC),12V(9-18VDC)
输出电压：12/24/48V,5/12/24/48V,5/48V,12/15/24/28V,5/15/48V,5/12/24V,12/48V,12/24V
输出功率：500W

PDF文件：【点击查看】


产品详情

500W DZE-N系列 端子接线型DC-DC模块电源

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DZE500N-■Q□-★,DZE500N-■D□-★,DZE500N-■T□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■DC 300V(200-400VDC),24V(18-36VDC),110V(70V-185VDC),48V(36-72VDC),12V(9-18VDC)
输出电压： □DC 12/24/48V,5/12/24/48V,5/48V,12/15/24/28V,5/15/48V,5/12/24V,12/48V,12/24V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 500W
电源尺寸： 230*144*35
电压精度： Vo1:＜±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 400uS
纹波和噪声： ＜1%Vo
温度系数： <±0.02℃
工作频率： 300KHz
效率： >85%
过流保护： >120%
过温保护： 90℃;降温自恢复
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电阻： 500MΩ
隔离电压： Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 传导冷却或风机制冷或配散热器
接线方式： 端子接线安装
MTBF： 500000h
电源部分型号

型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DZE500N-300T122448/120505 500W 300V(200-400V) 12/24/48V 三路 端子接线
DZE500N-300Q05122448/20100503 500W 300V(200-400V) 5/12/24/48V 四路 端子接线
DZE500N-300D0548/2008 500W 300V(200-400V) 5/48V 双路 端子接线
DZE500N-24Q12152428/10070504 500W 24V(18-36VDC) 12/15/24/28V 四路 端子接线
DZE500N-110Q05122448/20100503 500W 110V(70V-185VDC) 5/12/24/48V 四路 端子接线
DZE500N-48Q05122448/20100503 500W 48V(36-72VDC) 5/12/24/48V 四路 端子接线
DZE500N-48T051548/300804 500W 48V(36-72VDC) 5/15/48V 三路 端子接线
DZE500N-24T051224/301207 500W 24V(18-36VDC) 5/12/24V 三路 端子接线
DZE500N-12T122448/120505 500W 12V(9-18VDC) 12/24/48V 三路 端子接线
DZE500N-48D1248/1207 500W 48V(36-72VDC) 12/48V 三路 端子接线
DZE500N-24D1224/1215 500W 24V(18-36VDC) 12/24V 双路 端子接线
DZE500N-12D0548/2008 500W 12V(9-18VDC) 5/48V 双路 端子接线
DZE500N-12T051224/301206 500W 12V(9-18VDC) 5/12/24V 三路 端子接线

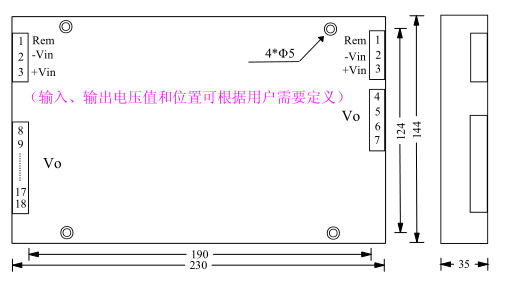

外型尺寸
