50～200W DBM 半砖系列 引针焊接DC-DC电源模块电源

电源尺寸：57.9*61*12.7mm
输入电压：12V(9-18V),18V(9-36V),24V(18-36V),48V(36-72V),110V(80-185V),300V(200-400V)
输出电压：1.8V,2.5V,3.3V,5V,12V,15V,24V,28V,48V
输出功率：50-200W

PDF文件：【PDF下载】

产品详情

50～200W DBM 半砖系列 DC-DC电源模块电源

典型特性
★国际高端产品标准引脚
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★抗震性设计，满足军标要求可做车载电源使用
★一体化灌封加强了防腐、防潮、防震性能
★一体化灌封增加了导热性，加强了产品可靠性
技术参数
产品型号： DBM50-■S□-★, DBM100-■S□-★, DBM150-■S□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■DC12(9-18V),DC18(93-36V),DC24V(18-36V),DC48V(36-72V),DC110V(70-185V),DC300V(200-400V)
输出电压： □DC3.3V,5V,12V,24V,28,48V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 150W(长期)
电源尺寸： 57.9*61*12.7
电压精度： Vo1:＜±1%
电压调节： Vo1:<±10%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 200uS
过冲及恢复时间： <±4% Vo
纹波和噪声： ＜1%Vo  双绞线测试法
输入反射波纹电流： ＜5%Iin
温度系数： ＜±0.02%/℃
工作频率： 200KHz
启动延时时间： <200ms
输出建立时间： 5VVo < 48V 50ms
遥控方式： 正逻辑(默认)   负逻辑在尾缀加N
遥控补偿： 0.5V
效率： >85%  输入全程范围
过流保护： >120%
过压保护： 输入过、欠压保护，长期、自恢复
输出短路保护： 有  长期、自恢复
过温保护： 有  长期、自恢复(90℃)
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电阻： 500MΩ
隔离电压： Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 传导制冷
接线方式： 引针焊接安装型
MTBF： 3000000h
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DBM100-48S1.8 100W 48V(36-72V) 1.8VDC 单路 插针焊接
DBM100-48S05 100W 48V(36-72V) 5VDC 单路 插针焊接
DBM100-48S3.3 100W 48V(36-72V) 3.3VDC 单路 插针焊接
DBM100-48S2.5 100W 48V(36-72V) 2.5VDC 单路 插针焊接
DBM100-48S2.1 100W 48V(36-72V) 2.1VDC 单路 插针焊接
DBM100-48S1.5 100W 48V(36-72V) 1.5VDC 单路 插针焊接
DBM100-24S05 100W 24V(18-36V) 5VDC 单路 插针焊接
DBM100-24S3.3 100W 24V(18-36V) 3.3VDC 单路 插针焊接
DBM100-24S2.5 100W 24V(18-36V) 2.5VDC 单路 插针焊接
DBM100-24S2.1 100W 24V(18-36V) 2.1VDC 单路 插针焊接
DBM100-24S1.8 100W 24V(18-36V) 1.8VDC 单路 插针焊接
DBM100-12S24 100W 12V(9-18VDC) 24V 单路 插针焊接
DBM100-12S15 100W 12V(9-18VDC) 15V 单路 插针焊接
DBM100-12S12 100W 12V(9-18VDC) 12V 单路 插针焊接
DBM100-12S05 100W 12V(9-18VDC) 5V 单路 插针焊接
DBM100-12S3.3 100W 12V(9-18VDC) 3.3V 单路 插针焊接
DBM100-12S2.5 100W 12V(9-18VDC) 2.5V 单路 插针焊接
DBM100-12S2.1 100W 12V(9-18VDC) 2.1V 单路 插针焊接
DBM100-12S1.8 100W 12V(9-18VDC) 1.8V 单路 插针焊接
DBM50-18S28 50W 18V(9-36VDC) 28V 单路 插针焊接
DBM50-18S24 50W 18V(9-36VDC) 24V 单路 插针焊接
DBM50-18S15 50W 18V(9-36VDC) 15V 单路 插针焊接
DBM50-18S12 50W 18V(9-36VDC) 12V 单路 插针焊接
DBM50-18S05 50W 18V(9-36VDC) 5V 单路 插针焊接
DBM50-12S24 50W 12V(9-18VDC) 24V 单路 插针焊接
DBM50-12S15 50W 12V(9-18VDC) 15V 单路 插针焊接
DBM50-12S12 50W 12V(9-18VDC) 12V 单路 插针焊接
DBM50-12S05 50W 12V(9-18VDC) 5V 单路 插针焊接
DBM50-12S3.3 50W 12V(9-18VDC) 3.3V 单路 插针焊接
DBM50-12S2.5 50W 12V(9-18VDC) 2.5V 单路 插针焊接
DBM50-12S2.1 50W 12V(9-18VDC) 2.1V 单路 插针焊接
DBM50-12S1.8 50W 12V(9-18VDC) 1.8V 单路 插针焊接
DBM50-48S24 50W 48V(36-72V) 24V 单路 插针焊接
DBM50-48S1.8 50W 48V(36-72V) 1.8V 单路 插针焊接
DBM50-48S2.1 50W 48V(36-72V) 2.1V 单路 插针焊接
DBM50-48S2.5 50W 48V(36-72V) 2.5V 单路 插针焊接
DBM50-48S3.3 50W 48V(36-72V) 3.3V 单路 插针焊接
DBM50-48S05 50W 48V(36-72V) 5V 单路 插针焊接
DBM50-48S12 50W 48V(36-72V) 12V 单路 插针焊接
DBM50-48S15 50W 48V(36-72V) 15V 单路 插针焊接
DBM50-24S24 50W 24V(18-36V) 24V 单路 插针焊接
DBM50-24S15 50W 24V(18-36V) 15V 单路 插针焊接
DBM50-24S12 50W 24V(18-36V) 12V 单路 插针焊接
DBM50-24S05 50W 24V(18-36V) 5V 单路 插针焊接
DBM50-24S3.3 50W 24V(18-36V) 3.3V 单路 插针焊接
DBM50-24S2.5 50W 24V(18-36V) 2.5V 单路 插针焊接
DBM50-24S2.1 50W 24V(18-36V) 2.1V 单路 插针焊接
DBM50-24S1.8 50W 24V(18-36V) 1.8V 单路 插针焊接
DBM150-48S48 150W 48V(36-72V) 48V 单路 插针焊接
DBM150-48S28 150W 48V(36-72V) 28V 单路 插针焊接
DBM150-48S24 150W 48V(36-72V) 24V 单路 插针焊接
DBM150-48S15 150W 48V(36-72V) 15V 单路 插针焊接
DBM150-48S12 150W 48V(36-72V) 12V 单路 插针焊接
DBM150-48S05 150W 48V(36-72V) 5V 单路 插针焊接
DBM150-48S3.3 150W 48V(36-72V) 3.3V 单路 插针焊接

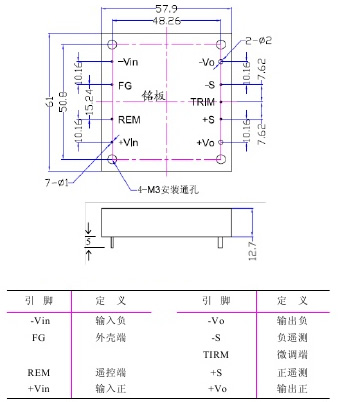

外型尺寸
