3000W DZA-S6系列 高可靠AC-DC电源模块

电源尺寸：400*330*87mm
输入电压：220V(178~264V),
输出电压：380V,220V,110V,48V,15V,28V,24V,12V,5V
输出功率：3000W
PDF下载： 【PDF下载】

产品详情

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DZA3000S6-■S□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■ 220V(178~264V),
输出电压： □DC 380V,220V,110V,48V,15V,28V,24V,12V,5V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 3000W
电源尺寸： 400*330*87
电压精度： Vo1:<±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 400us
纹波和噪声： <1%Vo
功率因数校正： >0.98
温度系数： <±0.02℃
工作频率： 200KHz
效率： >85%
过流保护： >120%
过温保护： 90℃；降温自恢复
隔离电阻： >500MΩ
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电压： Vin-Vo 1500VAC; Vin-FG 1500VAC; Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作环境温度： 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度： 工业品-40~+105℃
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 自然冷却
接线方式： 防水航空插头
MTBF： 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DZA3000S6-220S380 3000W 220V(178~264V) 380V 单路 端子接线
DZA3000S6-220S220 3000W 220V(178~264V) 220V 单路 端子接线
DZA3000S6-220S110 3000W 220V(178~264V) 110V 单路 端子接线
DZA3000S6-220S48 3000W 220V(178~264V) 48V 单路 端子接线
DZA3000S6-220S15 3000W 220V(178~264V) 15V 单路 端子接线
DZA3000S6-220S28 3000W 220V(178~264V) 28V 单路 端子接线
DZA3000S6-220S24 3000W 220V(178~264V) 24V 单路 端子接线
DZA3000S6-220S12 3000W 220V(178~264V) 12V 单路 端子接线
DZA3000S6-220S05 3000W 220V(178~264V) 5V 单路 端子接线

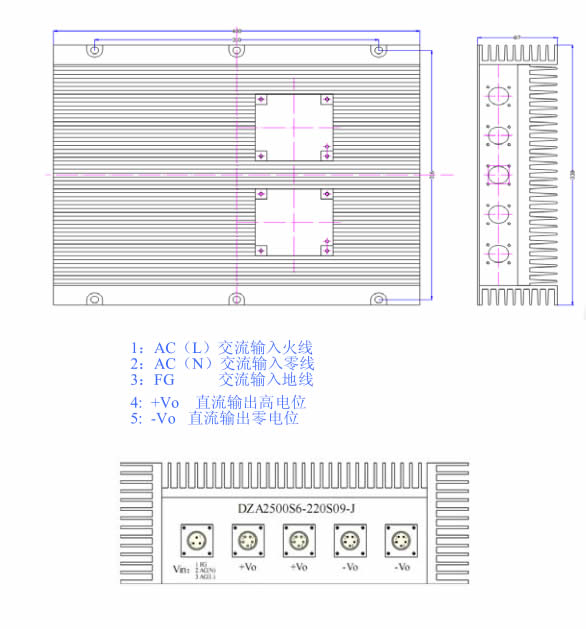

外型尺寸
