500W DZA-N系列 多路输出AC-DC模块电源

电源尺寸：230*144*35mm
输入电压：220V(165-265AC)
输出电压：15V/24V/48V/48V
输出功率：500W
WPDF下载： 【PDF下载】

产品详情

500W DZA-N系列 多路输出AC-DC模块电源

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DZA500N-■D□□-★; DZA500N-■T□□□-★; DZA500N-■Q□□□□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■ 220V(165-265VAC)
输出电压： □DC 15V,12V,48V,28V,24V,5V,110V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 500W
电源尺寸： 230*144*35
电压精度： Vo1:<±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 400us
纹波和噪声： <1%Vo
功率因数校正： >0.98
温度系数： <±0.02℃
工作频率： 300KHz
效率： >85%
过流保护： >120%
过温保护： 90℃；降温自恢复
隔离电阻： 500MΩ
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电压： Vin-Vo 1500VAC; Vin-FG 1500VAC; Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作环境温度： 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度： 工业品-40~+105℃
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 外配散热器传导制冷或风机制冷
接线方式： 端子接线
MTBF： 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DZA500N-220Q15244848 500W 220V(165-265VAC) 15V/24V/48V/48V 多路 端子接线
DZA500N-220Q12152448 500W 220V(165-265VAC) 12V/15V/24V/48V 多路 端子接线
DZA500N-220Q05121524 500W 220V(165-265VAC) 05V/12V/15V/24V 多路 端子接线
DZA500N-220T121548 500W 220V(165-265VAC) 12V/15V/48V 多路 端子接线
DZA500N-220T122448 500W 220V(165-265VAC) 12V/24V/48V 多路 端子接线
DZA500N-220T051224 500W 220V(165-265VAC) 05V/12V/24V 多路 端子接线
DZA500N-220T051212 500W 220V(165-265VAC) 05V/12V/12V 多路 端子接线
DZA500N-220Q05122448 500W 220V(165-265VAC) 5/12/24/48VDC 多路 端子接线

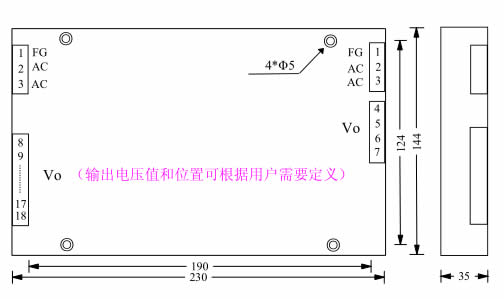

外型尺寸
