20~100W DEM 八分之一砖系列 引针焊接DC-DC电源模块电源

电源尺寸:57.9*22.9*8mm
输入电压:48V(36-72V),24V(18-36V)
输出电压:1.5V,1.8V,2.1V,2.5V,3.3V,5V
输出功率:100W

PDF下载:【点击查看】

1
20~100W DEM 八分之一砖系列 DC-DC模块电源

典型特性
★国际高端产品标准引脚
★加强电磁兼容设计,可在强电磁环境工作
★具有低EMC特性,已通过欧盟CE认证
★抗震性设计,满足军标要求可做车载电源使用
★一体化灌封加强了防腐、防潮、防震性能
★一体化灌封增加了导热性,加强了产品可靠性
技术参数
产品型号: DEM100-■S□
型号说明: ■代表输入电压; □代表输出电压;★代表产品级别 参见下面产品级别
输入电压: ■48V(36-72V),24V(18-36V)
输出电压: □DC1.8V,2.1V,2.5V,3.3V,5V任选
产品级别: ★军工级加 J, 航天级加H, 工业级省略
输出功率: 100W(长期)
电源尺寸: 57.9*22.9*8
电压精度: Vo1:<±1%
电压调节: Vo1:<±10%
源效应: <±0.2%
负载效应: <±0.5%
动态响应: 200uS
纹波和噪声: <1%Vo  双绞线测试法
温度系数: <±0.03%/℃
工作频率: >300KHz
启动延时时间: <10ms
遥控方式: 正负逻辑任选
效率: >85%  输入全程范围
过流保护: >120%
过压保护: 输入过、欠压保护,长期、自恢复
输出短路保护: 有  长期、自恢复
过温保护: 有  长期、自恢复
工作环境温度: -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度: -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度: 5%~85%RH
储存湿度: 5%~95%RH
隔离电阻: 500MΩ
隔离电压: Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性: 10~55Hz 5g
抗震性(随机): 频率范围:20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击(半正弦): 加速度:a=50g±5g冲击时间:8~12ms  X,Y,Z方向各6次
冷却方式: 传导制冷
接线方式: 引针焊接安装型
MTBF: 3000000h
电源部分型号
型号 功率(W) 输入电压(V) 输出电压(V) 输出路数 安装方式 PDF下载
DEM100-48S1.8 100W 48V(36-72V) 1.8VDC 单路 插针焊接
DEM100-48S05 100W 48V(36-72V) 5VDC 单路 插针焊接
DEM100-48S3.3 100W 48V(36-72V) 3.3VDC 单路 插针焊接
DEM100-48S2.5 100W 48V(36-72V) 2.5VDC 单路 插针焊接
DEM100-48S2.1 100W 48V(36-72V) 2.1VDC 单路 插针焊接
DEM100-48S1.5 100W 48V(36-72V) 1.5VDC 单路 插针焊接
DEM100-24S05 100W 24V(18-36V) 5VDC 单路 插针焊接
DEM100-24S3.3 100W 24V(18-36V) 3.3VDC 单路 插针焊接
DEM100-24S2.5 100W 24V(18-36V) 2.5VDC 单路 插针焊接
DEM100-24S2.1 100W 24V(18-36V) 2.1VDC 单路 插针焊接
DEM100-24S1.8 100W 24V(18-36V) 1.8VDC 单路 插针焊接
DEM100-24S1.5 100W 24V(18-36V) 1.5VDC 单路 插针焊接

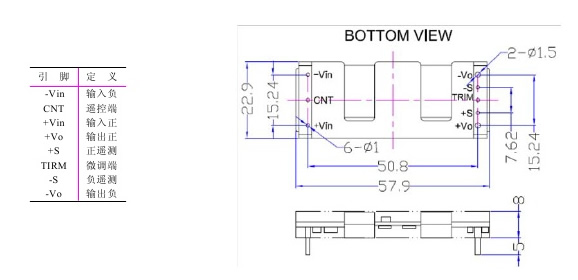

外型尺寸
