6～10W DLM-B系列 引针焊接DC-DC电源模块电源
电源尺寸：50.8*25.4*11mm
输入电压：18V(9-36V),12V(9-18V),110V(70-140V),48V(36-72V),6V(4.5-9V),24V(18-36V)
输出电压：2.5V,3.3V,5V,12V,15V,24V,28V,48V
输出功率：10W
PDF文件：【点击查看】
6～10W DLM-B系列 DC-DC电源模块电源
|
典型特性
|
|
★国际高端产品标准引脚
|
|
★加强电磁兼容设计，可在强电磁环境工作
|
|
★具有低EMC特性，已通过欧盟CE认证
|
|
★抗震性设计，满足军标要求可做车载电源使用
|
|
★一体化灌封加强了防腐、防潮、防震性能
|
|
★一体化灌封增加了导热性，加强了产品可靠性
|
|
技术参数
|
|
产品型号：
|
DLM10-■S□-★ ,DLM10-■D□-★(输出共地型)
|
|
型号说明：
|
■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
|
|
输入电压：
|
■DC6(4.5~9)V,■DC12(9~18)V,■DC18(9~36)V,■DC24(18~36)V,■DC48(36~72)V,■DC110(70~140)V
|
|
输出电压：
|
□DC2.5、3.3、5、12、15、24、28、48任选
|
|
产品级别：
|
★军工级加 J, 航天级加H, 工业级省略
|
|
输出功率：
|
10W(长期) 15W(瞬间)
|
|
电源尺寸：
|
50.8*25.4*11
|
|
电压精度：
|
Vo1:＜±1% Vo2:＜±5%
|
|
源效应：
|
＜±0.2%
|
|
负载效应：
|
＜±0.5%
|
|
动态响应：
|
200uS
|
|
纹波和噪声：
|
＜1%Vo 双绞线测试法
|
|
温度系数：
|
＜±0.02%/℃
|
|
工作频率：
|
300 KHz
|
|
启动延时时间：
|
<200ms
|
|
效率：
|
>80% 输入全程范围
|
|
过流保护：
|
>120%
|
|
工作环境温度：
|
-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)
|
|
储存温度：
|
-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)
|
|
工作湿度：
|
5%~85%RH
|
|
储存湿度：
|
5%~95%RH
|
|
隔离电阻：
|
500MΩ
|
|
隔离电压：
|
Vin-Vo 1500VDC; Vin-FG 1050VDC; Vo- FG 500VDC
|
|
抗震性：
|
10~55Hz 5g
|
|
抗震性（随机）：
|
频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
|
|
冲击（半正弦）：
|
加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次
|
|
冷却方式：
|
传导制冷
|
|
接线方式：
|
引针焊接安装型
|
|
MTBF：
|
500000h
|
|
电源部分型号
|
|
|
|
型号
|
功率(W)
|
输入电压(V)
|
输出电压（V）
|
输出路数
|
安装方式
|
PDF下载
|
|
DLM10-18S48
|
10W
|
18V(9-36V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM10-18S28
|
10W
|
18V(9-36V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM10-18S24
|
10W
|
18V(9-36V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM10-18S15
|
10W
|
18V(9-36V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM10-18S12
|
10W
|
18V(9-36V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM10-18S05
|
10W
|
18V(9-36V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM10-18S3.3
|
10W
|
18V(9-36V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM10-18S2.5
|
10W
|
18V(9-36V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM10-12S48
|
10W
|
12V(9-18V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM10-12S28
|
10W
|
12V(9-18V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM10-12S24
|
10W
|
12V(9-18V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM10-12S15
|
10W
|
12V(9-18V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM10-12S12
|
10W
|
12V(9-18V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM10-12S05
|
10W
|
12V(9-18V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM10-12S3.3
|
10W
|
12V(9-18V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM10-12S2.5
|
10W
|
12V(9-18V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM10-110S48
|
10W
|
110V(70-140V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM10-110S28
|
10W
|
110V(70-140V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM10-110S24
|
10W
|
110V(70-140V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM10-110S15
|
10W
|
110V(70-140V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM10-110S12
|
10W
|
110V(70-140V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM10-110S05
|
10W
|
110V(70-140V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM10-110S3.3
|
10W
|
110V(70-140V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM10-110S2.5
|
10W
|
110V(70-140V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM10-48S48
|
10W
|
48V(36-72V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM10-48S28
|
10W
|
48V(36-72V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM10-48S24
|
10W
|
48V(36-72V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM10-48S15
|
10W
|
48V(36-72V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM10-48S12
|
10W
|
48V(36-72V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM10-48S05
|
10W
|
48V(36-72V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM10-48S3.3
|
10W
|
48V(36-72V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM10-48S2.5
|
10W
|
48V(36-72V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM10-06S48
|
10W
|
6V(4.5-9V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM10-06S28
|
10W
|
6V(4.5-9V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM10-06S24
|
10W
|
6V(4.5-9V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM10-06S15
|
10W
|
6V(4.5-9V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM10-06S12
|
10W
|
6V(4.5-9V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM10-06S05
|
10W
|
6V(4.5-9V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM10-06S3.3
|
10W
|
6V(4.5-9V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM10-06S2.5
|
10W
|
6V(4.5-9V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM10-24S48
|
10W
|
24V(18-36V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM10-24S28
|
10W
|
24V(18-36V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM10-24S24
|
10W
|
24V(18-36V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM10-24S15
|
10W
|
24V(18-36V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM10-24S12
|
10W
|
24V(18-36V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM10-24S05
|
10W
|
24V(18-36V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM10-24S3.3
|
10W
|
24V(18-36V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM10-24S2.5
|
10W
|
24V(18-36V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM10-18D48
|
10W
|
18V(9-36V)
|
±48V
|
双路共地
|
插针焊接
|
|
|
DLM10-18D24
|
10W
|
18V(9-36V)
|
±24V
|
双路共地
|
插针焊接
|
|
|
DLM10-18D15
|
10W
|
18V(9-36V)
|
±15V
|
双路共地
|
插针焊接
|
|
|
DLM10-18D12
|
10W
|
18V(9-36V)
|
±12V
|
双路共地
|
插针焊接
|
|
|
DLM10-18D05
|
10W
|
18V(9-36V)
|
±5V
|
双路共地
|
插针焊接
|
|
|
DLM10-18D3.3
|
10W
|
18V(9-36V)
|
±3.3V
|
双路共地
|
插针焊接
|
|
|
DLM10-12D12
|
10W
|
12V(9V-18V)
|
±12V
|
双路共地
|
插针焊接
|
|
|
DLM10-12D48
|
10W
|
12V(9V-18V)
|
±48V
|
双路共地
|
插针焊接
|
|
|
DLM10-12D24
|
10W
|
12V(9V-18V)
|
±24V
|
双路共地
|
插针焊接
|
|
|
DLM10-12D05
|
10W
|
12V(9V-18V)
|
±5V
|
双路共地
|
插针焊接
|
|
|
DLM10-12D3.3
|
10W
|
12V(9V-18V)
|
±3.3V
|
双路共地
|
插针焊接
|
|
|
DLM10-06D48
|
10W
|
6V(4.5V-9V)
|
±48V
|
双路共地
|
插针焊接
|
|
|
DLM10-06D24
|
10W
|
6V(4.5V-9V)
|
±24V
|
双路共地
|
插针焊接
|
|
|
DLM10-06D15
|
10W
|
6V(4.5V-9V)
|
±15V
|
双路共地
|
插针焊接
|
|
|
DLM10-06D12
|
10W
|
6V(4.5V-9V)
|
±12V
|
双路共地
|
插针焊接
|
|
|
DLM10-06D05
|
10W
|
6V(4.5V-9V)
|
±5V
|
双路共地
|
插针焊接
|
|
|
DLM10-06D3.3
|
10W
|
6V(4.5V-9V)
|
±3.3V
|
双路共地
|
插针焊接
|
|
|
DLM10-110D48
|
10W
|
110V(70-140V)
|
±48V
|
双路共地
|
插针焊接
|
|
|
DLM10-110D24
|
10W
|
110V(70-140V)
|
±24V
|
双路共地
|
插针焊接
|
|
|
DLM10-110D15
|
10W
|
110V(70-140V)
|
±15V
|
双路共地
|
插针焊接
|
|
|
DLM10-110D12
|
10W
|
110V(70-140V)
|
±12V
|
双路共地
|
插针焊接
|
|
|
DLM10-110D05
|
10W
|
110V(70-140V)
|
±5V
|
双路共地
|
插针焊接
|
|
|
DLM10-110D3.3
|
10W
|
110V(70-140V)
|
±3.3V
|
双路共地
|
插针焊接
|
|
|
DLM10-48D48
|
10W
|
48V(36-72V)
|
±48V
|
双路共地
|
插针焊接
|
|
|
DLM10-48D24
|
10W
|
48V(36-72V)
|
±24V
|
双路隔离
|
插针焊接
|
|
|
DLM10-48D15
|
10W
|
48V(36-72V)
|
±15V
|
双路隔离
|
插针焊接
|
|
|
DLM10-48D12
|
10W
|
48V(36-72V)
|
±12V
|
双路隔离
|
插针焊接
|
|
|
DLM10-48D05
|
10W
|
48V(36-72V)
|
±5V
|
双路隔离
|
插针焊接
|
|
|
DLM10-48D3.3
|
10W
|
48V(36-72V)
|
±3.3V
|
双路隔离
|
插针焊接
|
|
|
DLM10-24D48
|
10W
|
24V(18-36V)
|
±48V
|
双路隔离
|
插针焊接
|
|
|
DLM10-24D24
|
10W
|
24V(18-36V)
|
±24V
|
双路隔离
|
插针焊接
|
|
|
DLM10-24D15
|
10W
|
24V(18-36V)
|
±15V
|
双路隔离
|
插针焊接
|
|
|
DLM10-24D12
|
10W
|
24V(18-36V)
|
±12V
|
双路隔离
|
插针焊接
|
|
|
DLM10-24D05
|
10W
|
24V(18-36V)
|
±5V
|
双路隔离
|
插针焊接
|
|
|
DLM10-24D3.3
|
10W
|
24V(18-36V)
|
±3.3V
|
双路隔离
|
插针焊接
|
|
|
|

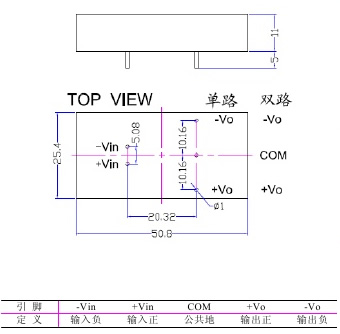

外型尺寸
|
