1～2W DLW系列 引针焊接DC-DC电源模块电源
电源尺寸：19.5*5.08*9mm
输入电压：12V(11.5-12.5V),5V(4.85-5.15V)
输出电压：12V,5V,3.3V
输出功率：1-2W
PDF文件：【点击查看】
1～2W DLW系列 DC-DC
|
典型特性
|
|
★采用基板工艺生产，加强了产品可靠性
|
|
★抗震性设计
|
|
★加强电磁兼容设计，可在强电磁环境工作
|
|
★具有输入过压、欠压、输出过压、过流、短路保护
|
|
技术参数
|
|
产品型号：
|
DLW01-■S□-★, DLW2A-■S□-★
|
|
输入电压：
|
■DC5(4.85~5.15)V ■DC12(11.5~12.5)V
|
|
输出电压：
|
□DC3.3、5、12、15V任选
|
|
产品级别：
|
★军工级加 J, 航天级加H, 工业级省略
|
|
电源尺寸：
|
19.5*5.08*9
|
|
电压精度：
|
Vo:＜±3%
|
|
源效应：
|
＜±0.2%
|
|
负载效应：
|
＜±0.5%
|
|
动态响应：
|
200uS
|
|
纹波和噪声：
|
＜1%Vo 双绞线测试法
|
|
温度系数：
|
＜±0.02%/℃
|
|
工作频率：
|
50 KHz
|
|
启动时间：
|
<50ms
|
|
效率：
|
>60% 输入全程范围
|
|
过流保护：
|
>120%
|
|
工作环境温度：
|
-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)
|
|
储存温度：
|
-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)
|
|
工作湿度：
|
5%~85%RH
|
|
储存湿度：
|
5%~95%RH
|
|
隔离电阻：
|
500MΩ
|
|
抗震性：
|
10~55Hz 5g
|
|
抗震性（随机）：
|
频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
|
|
冲击（半正弦）：
|
加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次
|
|
冷却方式：
|
传导制冷
|
|
接线方式：
|
引针焊接安装型
|
|
MTBF：
|
500000h
|
|
电源部分型号
|
|
型号
|
功率(W)
|
输入电压(V)
|
输出电压（V）
|
尺寸
|
安装方式
|
PDF下载
|
|
DLW01-12S12
|
1W
|
12V(11.5-12.5V)
|
12V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW01-12S05
|
1W
|
12V(11.5-12.5V)
|
5V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW01-12S3.3
|
1W
|
12V(11.5-12.5V)
|
3.3V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW01-05S12
|
1W
|
5V(4.85-5.15V)
|
12V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW01-05S05
|
1W
|
5V(4.85-5.15V)
|
5V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW01-05S3.3
|
1W
|
5V(4.85-5.15V)
|
3.3V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW02-12S12
|
2W
|
12V(11.5-12.5V)
|
12V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW02-12S05
|
2W
|
12V(11.5-12.5V)
|
5V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW02-12S3.3
|
2W
|
12V(11.5-12.5V)
|
3.3V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW02-05S12
|
2W
|
5V(4.85-5.15V)
|
12V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW02-05S05
|
2W
|
5V(4.85-5.15V)
|
5V
|
19.5*5.08*9
|
插针焊接
|
|
|
DLW02-05S3.3
|
2W
|
5V(4.85-5.15V)
|
3.3V
|
19.5*5.08*9
|
插针焊接
|
|
|
|

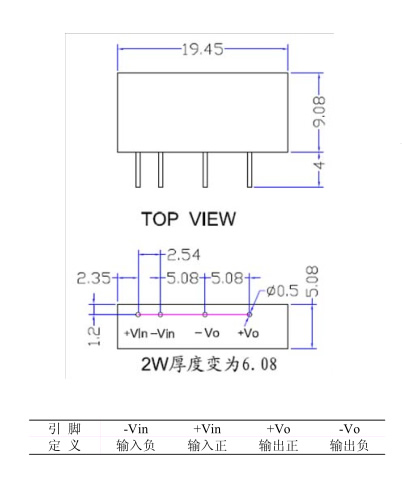

外型尺寸
|
.jpg)
|
