35～40W DLM-D系列 引针焊接DC-DC电源模块电源
电源尺寸：72*50.8*13mm
输入电压：110V(70-140V),48V(36-72V),24V(18-36V),18V(9-36V),12V(9-18V)
输出电压：2.5V,3.3V,5V,12V,24V,15V,28V,48V,100V,160V
输出功率：40W
PDF文件：【点击查看】
35～40W DLM-D系列 DC-DC电源模块
|
典型特性
|
|
★国际高端产品标准引脚
|
|
★加强电磁兼容设计，可在强电磁环境工作
|
|
★具有低EMC特性，已通过欧盟CE认证
|
|
★抗震性设计，满足军标要求可做车载电源使用
|
|
★一体化灌封加强了防腐、防潮、防震性能
|
|
★一体化灌封增加了导热性，加强了产品可靠性
|
|
技术参数
|
|
产品型号：
|
DLM40-■S□-★ ,DLM40-■D□-★(输出隔离型),DLM40-■T□-★(输出共地型)
|
|
型号说明：
|
■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
|
|
输入电压：
|
■110V(70-140V),48V(36-72V),24V(18-36V),18V(9-36V),12V(9-18V)
|
|
输出电压：
|
□DC2.5V,3.3V,5V,12V,24V,15V,28V,48V,100V,160V任选
|
|
产品级别：
|
★军工级加 J, 航天级加H, 工业级省略
|
|
输出功率：
|
40W(长期)
|
|
电源尺寸：
|
72*50.8*13
|
|
电压精度：
|
Vo1:＜±1% Vo2:＜±5%
|
|
电压调节：
|
Vo1:±10%
|
|
源效应：
|
＜±0.2%
|
|
负载效应：
|
＜±0.5%
|
|
动态响应：
|
200uS
|
|
纹波和噪声：
|
＜1%Vo 双绞线测试法
|
|
温度系数：
|
＜±0.02%/℃
|
|
工作频率：
|
200 KHz
|
|
启动延时时间：
|
<200ms
|
|
遥控方式：
|
正逻辑（默认）;负逻辑在尾缀加PV
|
|
效率：
|
>85% 输入全程范围
|
|
过流保护：
|
>120%
|
|
过压保护：
|
输入过、欠压保护，长期、自恢复
|
|
工作环境温度：
|
-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)
|
|
储存温度：
|
-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)
|
|
工作湿度：
|
5%~85%RH
|
|
储存湿度：
|
5%~95%RH
|
|
隔离电阻：
|
500MΩ
|
|
隔离电压：
|
Vin-Vo 1500VDC; Vin-FG 1050VDC; Vo- FG 500VDC
|
|
抗震性：
|
10~55Hz 5g
|
|
抗震性（随机）：
|
频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
|
|
冲击（半正弦）：
|
加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次
|
|
冷却方式：
|
传导制冷
|
|
接线方式：
|
引针焊接安装型
|
|
MTBF：
|
3000000h
|
|
电源部分型号
|
|
型号
|
功率(W)
|
输入电压(V)
|
输出电压（V）
|
输出路数
|
安装方式
|
PDF下载
|
|
DLM40-110S160
|
40W
|
110V(70-140V)
|
160V
|
单路
|
插针焊接
|
|
|
DLM40-110S100
|
40W
|
110V(70-140V)
|
100V
|
单路
|
插针焊接
|
|
|
DLM40-110S48
|
40W
|
110V(70-140V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM40-110S28
|
40W
|
110V(70-140V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM40-110S24
|
40W
|
110V(70-140V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM40-110S15
|
40W
|
110V(70-140V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM40-110S12
|
40W
|
110V(70-140V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM40-110S05
|
40W
|
110V(70-140V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM40-110S3.3
|
40W
|
110V(70-140V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM40-110S2.5
|
40W
|
110V(70-140V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM40-48S160
|
40W
|
48V(36-72V)
|
160V
|
单路
|
插针焊接
|
|
|
DLM40-48S100
|
40W
|
48V(36-72V)
|
100V
|
单路
|
插针焊接
|
|
|
DLM40-48S48
|
40W
|
48V(36-72V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM40-48S28
|
40W
|
48V(36-72V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM40-48S24
|
40W
|
48V(36-72V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM40-48S15
|
40W
|
48V(36-72V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM40-48S12
|
40W
|
48V(36-72V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM40-48S05
|
40W
|
48V(36-72V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM40-48S3.3
|
40W
|
48V(36-72V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM40-48S2.5
|
40W
|
48V(36-72V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM40-24S160
|
40W
|
24V(18-36V)
|
160V
|
单路
|
插针焊接
|
|
|
DLM40-24S100
|
40W
|
24V(18-36V)
|
100V
|
单路
|
插针焊接
|
|
|
DLM40-24S48
|
40W
|
24V(18-36V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM40-24S28
|
40W
|
24V(18-36V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM40-24S24
|
40W
|
24V(18-36V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM40-24S15
|
40W
|
24V(18-36V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM40-24S12
|
40W
|
24V(18-36V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM40-24S05
|
40W
|
24V(18-36V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM40-24S3.3
|
40W
|
24V(18-36V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM40-24S2.5
|
40W
|
24V(18-36V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM40-18S160
|
40W
|
18V(9-36V)
|
160V
|
单路
|
插针焊接
|
|
|
DLM40-18S100
|
40W
|
18V(9-36V)
|
100V
|
单路
|
插针焊接
|
|
|
DLM40-18S48
|
40W
|
18V(9-36V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM40-18S28
|
40W
|
18V(9-36V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM40-18S24
|
40W
|
18V(9-36V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM40-18S15
|
40W
|
18V(9-36V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM40-18S12
|
40W
|
18V(9-36V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM40-18S05
|
40W
|
18V(9-36V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM40-18S3.3
|
40W
|
18V(9-36V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM40-18S2.5
|
40W
|
18V(9-36V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM40-12S160
|
40W
|
12V(9-18V)
|
160V
|
单路
|
插针焊接
|
|
|
DLM40-12S100
|
40W
|
12V(9-18V)
|
110V
|
单路
|
插针焊接
|
|
|
DLM40-12S48
|
40W
|
12V(9-18V)
|
48V
|
单路
|
插针焊接
|
|
|
DLM40-12S28
|
40W
|
12V(9-18V)
|
28V
|
单路
|
插针焊接
|
|
|
DLM40-12S24
|
40W
|
12V(9-18V)
|
24V
|
单路
|
插针焊接
|
|
|
DLM40-12S15
|
40W
|
12V(9-18V)
|
15V
|
单路
|
插针焊接
|
|
|
DLM40-12S12
|
40W
|
12V(9-18V)
|
12V
|
单路
|
插针焊接
|
|
|
DLM40-12S05
|
40W
|
12V(9-18V)
|
5V
|
单路
|
插针焊接
|
|
|
DLM40-12S3.3
|
40W
|
12V(9-18V)
|
3.3V
|
单路
|
插针焊接
|
|
|
DLM40-12S2.5
|
40W
|
12V(9-18V)
|
2.5V
|
单路
|
插针焊接
|
|
|
DLM40-48D0512/0402
|
40W
|
48V(36-72V)
|
5V 12V
|
双路隔离
|
插针焊接
|
|
|
DLM40-48D1248/020.5
|
40W
|
48V(36-72V)
|
12V 48V
|
双路隔离
|
插针焊接
|
|
|
DLM40-48D1224/0201
|
40W
|
48V(36-72V)
|
12V 24V
|
双路隔离
|
插针焊接
|
|
|
DLM40-24D0524/0401
|
40W
|
24V(18-36V)
|
5V 24V
|
双路隔离
|
插针焊接
|
|
|
DLM40-24D0512/0402
|
40W
|
24V(18-36V)
|
5V 12V
|
双路隔离
|
插针焊接
|
|
|
DLM40-24D1248/020.5
|
40W
|
24V(18-36V)
|
12V 48V
|
双路隔离
|
插针焊接
|
|
|
DLM40-24D1224/0201
|
40W
|
24V(18-36V)
|
12V 24V
|
双路隔离
|
插针焊接
|
|
|
DLM40-48D0524/0401
|
40W
|
24V(18-36V)
|
5V 24V
|
双路隔离
|
插针焊接
|
|
|
DLM40-48T05G12
|
40W
|
48V(36-72V)
|
5V ±12V
|
三路共地
|
插针焊接
|
|
|
DLM40-48T05G15
|
40W
|
48V(36-72V)
|
5V ±15V
|
三路共地
|
插针焊接
|
|
|
DLM40-48T05U24
|
40W
|
48V(36-72V)
|
5V ±24V
|
三路共地
|
插针焊接
|
|
|
DLM40-24T05U24
|
40W
|
24V(18-36V)
|
5V ±24V
|
三路共地
|
插针焊接
|
|
|
DLM40-24T05G15
|
40W
|
24V(18-36V)
|
5V ±15V
|
三路共地
|
插针焊接
|
|
|
DLM40-24T05G12
|
40W
|
24V(18-36V)
|
5V ±12V
|
三路共地
|
插针焊接
|
|
|
|

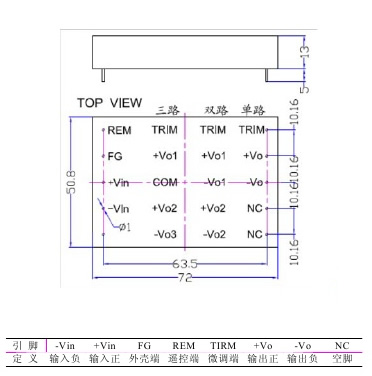

外型尺寸
|
.jpg)
|
