典型特性
|
|
★高功率密度，超薄设计，让体积做到最小
|
|
★多重保护功能设计
|
|
★采用基板工艺生产，加强了产品可靠性
|
|
★加强电磁兼容设计，可在强电磁环境工作
|
|
★具有低EMC特性，已通过欧盟CE认证
|
|
★一体化灌封加强了防腐、防潮、防震性能
|
|
★抗震性设计，满足军标要求可做车载电源使用
|
|
★专业为小型发射基站和车载移动设备设计
|
|
★具有输入过压、欠压、输出过压、过流、短路保护
|
|
技术参数
|
|
产品型号：
|
DZAH500S-■S□-★
|
|
滤波方式：
|
内置滤波线路
|
|
型号说明：
|
■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
|
|
输入电压：
|
■220V(AC165-264)V；180V(90-264)V
|
|
输出电压：
|
□DC 5V、12V、15V、24V、28V、48V、110V、220V 任选
|
|
产品级别：
|
★军工级加 J, 航天级加H, 工业级省略
|
|
输出功率：
|
500W
|
|
电源尺寸：
|
200*160*55
|
|
工作模式：
|
恒压→ 限流→ 降压→ 恒定功率
|
|
电压精度：
|
Vo1:±1%
|
|
源效应：
|
＜±0.2%
|
|
负载效应：
|
＜±0.5%
|
|
动态响应：
|
400us
|
|
纹波和噪声：
|
<1%Vo
|
|
温度系数：
|
<±0.02℃
|
|
工作频率：
|
200KHz
|
|
效率：
|
>85%
|
|
过流保护：
|
限流式保护方式
|
|
过温保护：
|
90℃ 降温自恢复
|
|
隔离电阻：
|
>500MΩ
|
|
工作环境温度：
|
-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)
|
|
储存温度：
|
-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)
|
|
工作湿度：
|
5%~85%RH
|
|
储存湿度：
|
5%~95%RH
|
|
隔离电压：
|
Vin-Vo 1500VAC; Vin-FG 2500VAC; Vo- FG 500VDC
|
|
抗震性：
|
10~55Hz 5g
|
|
工作环境温度：
|
工业品-25~+55℃ 军用品 -40~+70℃
|
|
储存环境温度：
|
工业品-40~+105℃
|
|
抗震性（随机）：
|
频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
|
|
冲击（半正弦）：
|
加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次
|
|
冷却方式：
|
自然空冷或传导制冷
|
|
接线方式：
|
端子接线
|
|
MTBF：
|
500000H
|
|
电源部分型号
|
|
型号
|
功率(W)
|
输入电压(V)
|
输出电压（V）
|
输出路数
|
安装方式
|
PDF下载
|
|
DZAH500S系列
|
500W
|
220V(165-264VAC)
|
根据需要选择
|
单路
|
端子接线
|
|
|
|

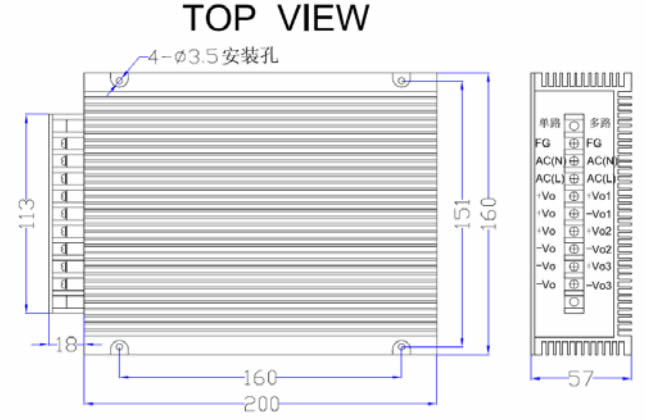

外型尺寸
|
.jpg)
|
