首页>产品中心10W 铃流模块(正弦波) DLR10系列
10W 铃流模块(正弦波) DLR10系列
电源尺寸：50.8*50.8*12.7mm
输入电压：18V(9-36VDC),24V(18-36VDC),12V(9-18VDC),48V(36-72VDC)
输出电压：75VAC
输出功率：10W
PDF下载： 【PDF下载】
10W 铃流模块(正弦波)
|
典型特性
|
|
★高功率密度，超薄设计，让体积做到最小
|
|
★多重保护功能设计
|
|
★采用基板工艺生产，加强了产品可靠性
|
|
★加强电磁兼容设计，可在强电磁环境工作
|
|
★具有低EMC特性，已通过欧盟CE认证
|
|
★一体化灌封加强了防腐、防潮、防震性能
|
|
★抗震性设计，满足军标要求可做车载电源使用
|
|
★专业为小型发射基站和车载移动设备设计
|
|
★具有输入过压、欠压、输出过压、过流、短路保护
|
|
技术参数
|
|
输入电压：
|
■ 18V(9-36VDC),24V(18-36VDC),12V(9-18VDC),48V(36-72VDC)
|
|
输出电压：
|
□ 75VAC
|
|
产品级别：
|
★军工级加 J, 航天级加H, 工业级省略
|
|
输出功率：
|
10W
|
|
电压精度：
|
<±5VAC
|
|
源效应：
|
<±1%
|
|
负载效应：
|
<±1%
|
|
温度系数：
|
<±0.02%℃
|
|
工作频率：
|
>200KHz
|
|
输出频率：
|
25Hz
|
|
频率精度：
|
±3Hz
|
|
失真度：
|
＜5%
|
|
遥控方式：
|
正逻辑：悬空或接高电平开启，低电平或接地关断
负逻辑：低电平或接地开启，悬空或高电平关断
|
|
效率：
|
>75%
|
|
过流保护：
|
>120% 自恢复
|
|
隔离电阻：
|
100MΩ
|
|
隔离电压：
|
>500VDC
|
|
工作环温：
|
（工业品）-25~+55℃ （军用品）-40~+70℃
|
|
储存温度：
|
45~+105℃
|
|
工作湿度：
|
5%~85%RH
|
|
储存湿度：
|
5%~95%RH
|
|
抗震性：
|
10~55Hz 5g
|
|
冷却方式：
|
自然空冷
|
|
MTBF：
|
200000h
|
|
电源尺寸：
|
50.8*50.8*12.7
|
|
电源部分型号
|
|
型号
|
功率(W)
|
输入电压(V)
|
输出电压（V）
|
输出路数
|
安装方式
|
PDF下载
|
|
DLR10-18S75
|
10W
|
18V(9-36VDC)
|
75VAC
|
单路
|
插针焊接
|
|
|
DLR10-24S75
|
10W
|
24V(18-36VDC)
|
75VAC
|
单路
|
插针焊接
|
|
|
DLR10-12S75
|
10W
|
12V(9-18VDC)
|
75VAC
|
单路
|
插针焊接
|
|
|
DLR10-48S75
|
10W
|
48V(36-72VDC)
|
75VAC
|
单路
|
插针焊接
|
|
|
|

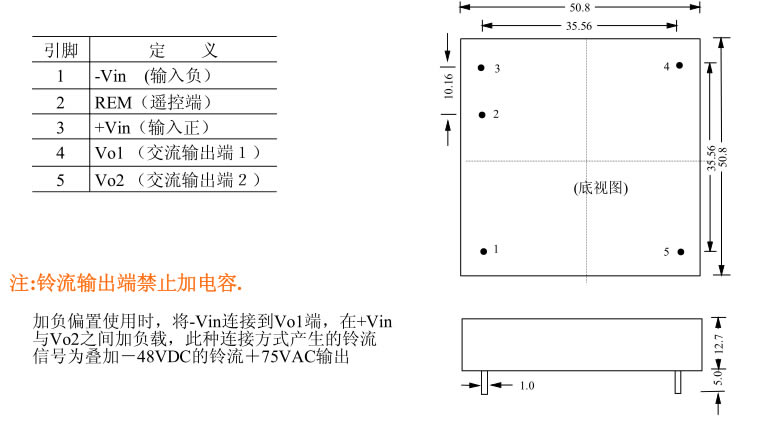

外型尺寸
|
.jpg)
|
/upload/1600669717_563097.pdf
