100W DZE-ED系列 端子接线型DC-DC模块电源
电源尺寸：98*65*20mm
输入电压：300V(200-400VDC),110V(80-185VDC),48V(36-72VDC),24V(18-36VDC),18V(9-36VDC),12V(9-18VDC)
输出电压：3.3V,5V,12V,15V,24V,28V,48V
输出功率：100W
PDF文件：【点击查看】
100W DZE-ED系列 端子接线型DC-DC模块电源
|
典型特性
|
|
★高功率密度，超薄设计，让体积做到最小
|
|
★多重保护功能设计
|
|
★采用基板工艺生产，加强了产品可靠性
|
|
★加强电磁兼容设计，可在强电磁环境工作
|
|
★具有低EMC特性，已通过欧盟CE认证
|
|
★一体化灌封加强了防腐、防潮、防震性能
|
|
★抗震性设计，满足军标要求可做车载电源使用
|
|
★专业为小型发射基站和车载移动设备设计
|
|
★具有输入过压、欠压、输出过压、过流、短路保护
|
|
技术参数
|
|
产品型号：
|
DZE100ED-■S□-★,DZE100ED-■D□-★
|
|
型号说明：
|
■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
|
|
输入电压：
|
■DC300V(200-400V),110V(80-185V),48V(36-72V),24V(18-36V),18V(9-36V),12V(9-18V)
|
|
输出电压：
|
□DC3.3V,5V,12V,15V,24V,28V,48V任选
|
|
产品级别：
|
★军工级加 J, 航天级加H, 工业级省略
|
|
输出功率：
|
100W
|
|
电源尺寸：
|
98*65*20
|
|
电压精度：
|
Vo1:＜±1%
|
|
源效应：
|
＜±0.2%
|
|
负载效应：
|
＜±0.5%
|
|
动态响应：
|
200uS
|
|
纹波和噪声：
|
＜1%Vo
|
|
温度系数：
|
＜±0.02%/℃
|
|
工作频率：
|
>200KHz
|
|
启动时间：
|
<10ms
|
|
效率：
|
>80%
|
|
过流保护：
|
>120%
|
|
过温保护：
|
90℃ 降温自恢复
|
|
工作环境温度：
|
-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)
|
|
储存温度：
|
-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)
|
|
工作湿度：
|
5%~85%RH
|
|
储存湿度：
|
5%~95%RH
|
|
隔离电阻：
|
500MΩ
|
|
隔离电压：
|
Vin-Vo 1500VDC; Vin-FG 1050VDC; Vo- FG 500VDC
|
|
抗震性：
|
10~55Hz 5g
|
|
抗震性（随机）：
|
频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
|
|
冲击（半正弦）：
|
加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次
|
|
冷却方式：
|
自然空冷或传导制冷
|
|
接线方式：
|
端子接线安装
|
|
MTBF：
|
200000h
|
|
电源部分型号
|
|
|
|
型号
|
功率(W)
|
输入电压(V)
|
输出电压（V）
|
输出路数
|
安装方式
|
PDF下载
|
|
DZE100ED-300S05
|
100W
|
300V(200-400VDC)
|
5V
|
单路
|
端子接线
|
|
|
DZE100ED-300S12
|
100W
|
300V(200-400VDC)
|
12V
|
单路
|
端子接线
|
|
|
DZE100ED-300S15
|
100W
|
300V(200-400VDC)
|
15V
|
单路
|
端子接线
|
|
|
DZE100ED-300S24
|
100W
|
300V(200-400VDC)
|
24V
|
单路
|
端子接线
|
|
|
DZE100ED-300S28
|
100W
|
300V(200-400VDC)
|
28V
|
单路
|
端子接线
|
|
|
DZE100ED-300S48
|
100W
|
300V(200-400VDC)
|
48V
|
单路
|
端子接线
|
|
|
DZE100ED-110S48
|
100W
|
110V(80-185VDC)
|
48V
|
单路
|
端子接线
|
|
|
DZE100ED-110S28
|
100W
|
110V(80-185VDC)
|
28V
|
单路
|
端子接线
|
|
|
DZE100ED-110S24
|
100W
|
110V(80-185VDC)
|
24V
|
单路
|
端子接线
|
|
|
DZE100ED-110S15
|
100W
|
110V(80-185VDC)
|
15V
|
单路
|
端子接线
|
|
|
DZE100ED-110S12
|
100W
|
110V(80-185VDC)
|
12V
|
单路
|
端子接线
|
|
|
DZE100ED-110S05
|
100W
|
110V(80-185VDC)
|
5V
|
单路
|
端子接线
|
|
|
DZE100ED-110S3.3
|
100W
|
110V(80-185VDC)
|
3.3V
|
单路
|
端子接线
|
|
|
DZE100ED-48S3.3
|
100W
|
48V(36-72VDC)
|
3.3V
|
单路
|
端子接线
|
|
|
DZE100ED-48S12
|
100W
|
48V(36-72VDC)
|
12V
|
单路
|
端子接线
|
|
|
DZE100ED-48S15
|
100W
|
48V(36-72VDC)
|
15V
|
单路
|
端子接线
|
|
|
DZE100ED-48S24
|
100W
|
48V(36-72VDC)
|
24V
|
单路
|
端子接线
|
|
|
DZE100ED-48S28
|
100W
|
48V(36-72VDC)
|
28V
|
单路
|
端子接线
|
|
|
DLE100ED-48S48
|
100W
|
48V(36-72VDC)
|
48V
|
单路
|
端子接线
|
|
|
DLE100ED-24S48
|
100W
|
24V(18-36VDC)
|
48V
|
单路
|
端子接线
|
|
|
DLE100ED-24S28
|
100W
|
24V(18-36VDC)
|
28V
|
单路
|
端子接线
|
|
|
DLE100ED-24S24
|
100W
|
24V(18-36VDC)
|
24V
|
单路
|
端子接线
|
|
|
DLE100ED-24S15
|
100W
|
24V(18-36VDC)
|
15V
|
单路
|
端子接线
|
|
|
DLE100ED-24S12
|
100W
|
24V(18-36VDC)
|
12V
|
单路
|
端子接线
|
|
|
DLE100ED-24S05
|
100W
|
24V(18-36VDC)
|
5V
|
单路
|
端子接线
|
|
|
DLE100ED-24S3.3
|
100W
|
24V(18-36VDC)
|
3.3V
|
单路
|
端子接线
|
|
|
DLE100ED-18S3.3
|
100W
|
18V(9-36VDC)
|
3.3V
|
单路
|
端子接线
|
|
|
DLE100ED-18S05
|
100W
|
18V(9-36VDC)
|
5V
|
单路
|
端子接线
|
|
|
DLE100ED-18S12
|
100W
|
18V(9-36VDC)
|
12V
|
单路
|
端子接线
|
|
|
DLE100ED-18S15
|
100W
|
18V(9-36VDC)
|
15V
|
单路
|
端子接线
|
|
|
DLE100ED-18S24
|
100W
|
18V(9-36VDC)
|
24V
|
单路
|
端子接线
|
|
|
DLE100ED-18S28
|
100W
|
18V(9-36VDC)
|
28V
|
单路
|
端子接线
|
|
|
DLE100ED-18S48
|
100W
|
18V(9-36VDC)
|
48V
|
单路
|
端子接线
|
|
|
DLE100ED-12S48
|
100W
|
12V(9-18VDC)
|
48V
|
单路
|
端子接线
|
|
|
DLE100ED-12S28
|
100W
|
12V(9-18VDC)
|
28V
|
单路
|
端子接线
|
|
|
DLE100ED-12S24
|
100W
|
12V(9-18VDC)
|
24V
|
单路
|
端子接线
|
|
|
DLE100ED-12S15
|
100W
|
12V(9-18VDC)
|
15V
|
单路
|
端子接线
|
|
|
DLE100ED-12S12
|
100W
|
12V(9-18VDC)
|
12V
|
单路
|
端子接线
|
|
|
DZE100ED-12S3.3
|
100W
|
12V(9-18VDC)
|
3.3V
|
单路
|
端子接线
|
|
|
DZE100ED-12S05
|
100W
|
12V(9-18VDC)
|
5V
|
单路
|
端子接线
|
|
|
DZE100ED-48D2805
|
100W
|
48V(36-72VDC)
|
28V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-48D2805
|
100W
|
48V(36-72VDC)
|
28V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-48D2405
|
100W
|
48V(36-72VDC)
|
24V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-48D1205
|
100W
|
48V(36-72VDC)
|
12V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-48D0505
|
100W
|
48V(36-72VDC)
|
5V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-24D0505
|
100W
|
24V(18-36VDC)
|
5V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-24D1205
|
100W
|
24V(18-36VDC)
|
12V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-24D2405
|
100W
|
24V(18-36VDC)
|
24V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-24D2805
|
100W
|
24V(18-36VDC)
|
28V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-12D2805
|
100W
|
12V(9-18VDC)
|
28V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-12D2405
|
100W
|
12V(9-18VDC)
|
24V 5V
|
双路隔离
|
端子接线
|
|
|
DZE100ED-12D1205
|
100W
|
12V(9-18VDC)
|
12V 5V
|
双路隔离
|
端子接线
|
|
|
|

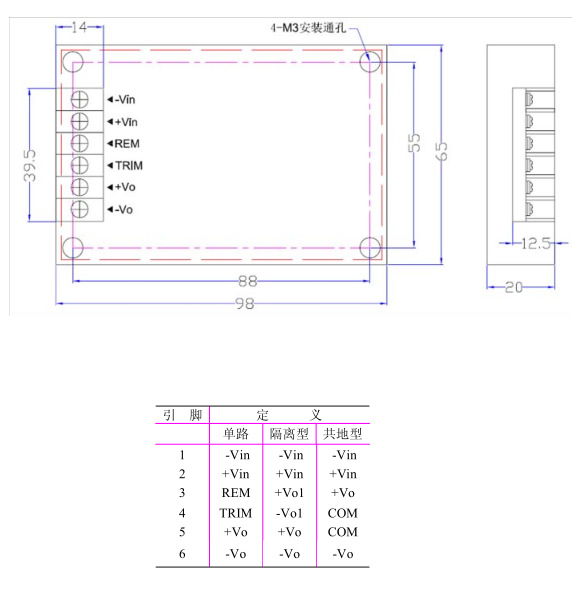

外型尺寸
|
