50W DLA-G系列 端子接线型AC-DC模块电源

电源尺寸：  98*52*21mm

输入电压：  220V(165-264VAC)；180V(90-264VAC)；110V(85-132VAC)

输出电压：  220V,110V,48V,28V,24V,15V,12V,5V

输出功率：  50W

PDF文件：【点击查看】

1

50W DLA-G系列 端子接线型AC-DC模块电源

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号：	DLA50G-■S□-★
滤波方式：	内置滤波线路
型号说明：	■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压：	■220V(AC165-264)V；180V(90-264)V
输出电压：	□DC 5V、12V、15V、24V、28V、48V、110V、220V任选
产品级别：	★军工级加 J, 航天级加H, 工业级省略
输出功率：	50W
电源尺寸：	98*52*21
电压精度：	Vo1:±1%
源效应：	＜±0.2%
负载效应：	＜±0.5%
动态响应：	200us
纹波和噪声：	<1%Vo
温度系数：	<±0.02℃
工作频率：	200KHz
效率：	>85%
过流保护：	>120%
过温保护：	90℃；降温自恢复
隔离电阻：	>500MΩ
工作环境温度：	-25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度：	-45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度：	5%~85%RH
储存湿度：	5%~95%RH
隔离电压：	Vin-Vo 1500VAC;  Vin-FG 1500VAC;  Vo- FG 500VDC
抗震性：	10~55Hz 5g
工作环境温度：	工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度：	工业品-40~+105℃
抗震性（随机）：	频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）：	加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式：	自然空冷或传导制冷
接线方式：	端子接线
MTBF：	500000H

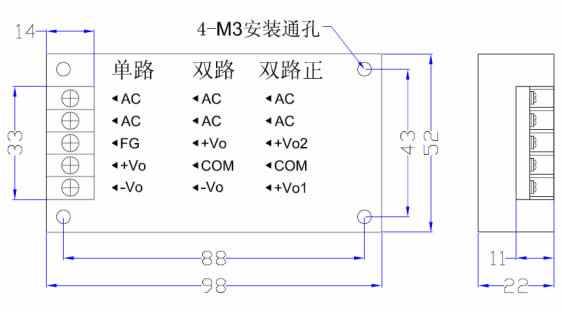

外型尺寸
