100W 线性电源(一体化) DLX系列-迪龙科技

产品详情

100W 线性电源(一体化) DLX系列

典型特性

★高功率密度，超薄设计，让体积做到最小

★多重保护功能设计

★采用基板工艺生产，加强了产品可靠性

★加强电磁兼容设计，可在强电磁环境工作

★具有低EMC特性，已通过欧盟CE认证

★一体化灌封加强了防腐、防潮、防震性能

★抗震性设计，满足军标要求可做车载电源使用

★专业为小型发射基站和车载移动设备设计

★具有输入过压、欠压、输出过压、过流、短路保护

技术参数

产品型号：

DLX100S7-220S□-★,DLX100S7-220D□□-★,DLX100S7-220T□□□-★

型号说明：

■代表输入电压； □代表输出电压；★代表产品级别参见下面产品级别

输入电压：

■220VAC(198-242VAC)

输出电压：

□DC 5V,9V,12V,24V,48V任选

产品级别：

★军工级加 J, 航天级加H, 工业级省略

输出功率：

100W

电源尺寸：

220*180*76

电压精度：

Vo1:±1%

源效应：

＜±1%

负载效应：

＜±2%

动态响应：

400us

纹波和噪声：

<0.1%Vo

温度系数：

<±0.05℃

工作频率：

200KHz

效率：

>60%

过流保护：

>120%

过温保护：

90℃；降温自恢复

隔离电阻：

>100MΩ

工作环境温度：

-25~+55℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级)

储存温度：

-45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级)

工作湿度：

5%~85%RH

储存湿度：

5%~95%RH

隔离电压：

Vin-Vo 1500VAC; Vin-FG 2500VAC; Vo- FG 500VDC

抗震性：

10~55Hz 5g

工作环境温度：

工业品-25~+55℃ 军用品 -40~+70℃

储存环境温度：

工业品-40~+105℃

抗震性（随机）：

频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min

冲击（半正弦）：

加速度：a=50g±5g冲击时间：8~12ms X,Y,Z方向各6次

冷却方式：

自然空冷或传导制冷

接线方式：

端子接线

MTBF：

500000H

电源部分型号

型号	功率(W)	输入电压(V)	输出电压（V）	输出路数	安装方式	PDF下载
DLX100S7-220S0505	100W	220VAC(198-242VAC)	5V 5VDC	多路	端子接线
DLX100S7-220S1205	100W	220VAC(198-242VAC)	12V 5VDC	多路	端子接线
DLX100S7-220S1505	100W	220VAC(198-242VAC)	15V 5VDC	多路	端子接线
DLX100S7-220S2405	100W	220VAC(198-242VAC)	24V 5VDC	多路	端子接线
DLX100S7-220S4805	100W	220VAC(198-242VAC)	48V 5VDC	多路	端子接线
DLX100S7-220S48	100W	220VAC(198-242VAC)	48VDC	单路	端子接线
DLX100S7-220S28	100W	220VAC(198-242VAC)	28VDC	单路	端子接线
DLX100S7-220S24	100W	220VAC(198-242VAC)	24VDC	单路	端子接线
DLX100S7-220S15	100W	220VAC(198-242VAC)	15VDC	单路	端子接线
DLX100S7-220S9	100W	220VAC(198-242VAC)	9VDC	单路	端子接线
DLX100S7-220S12	100W	220VAC(198-242VAC)	12VDC	单路	端子接线
DLX100S7-220S05	100W	220VAC(198-242VAC)	5VDC	单路	端子接线

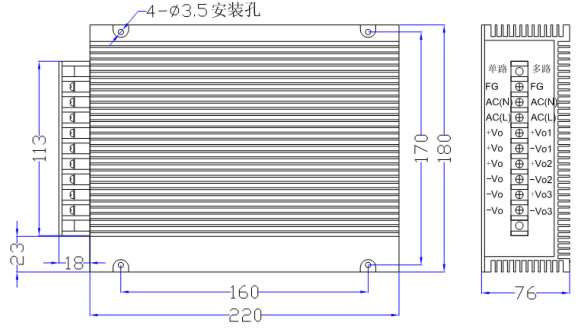

外型尺寸
