1000W DZA-SC系列 高可靠AC-DC电源模块

电源尺寸：230*164*52mm
输入电压：180V(90-264VAC),220V(165-264VAC)
输出电压：05V 15V 12V 48V 24V
输出功率：1000 W
PDF下载： 【PDF下载】

产品详情

1000W DZA-SC系列 高可靠AC-DC电源模块

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DZA1000SC-■S□-★,DZA1000SC-■D□□-★,DZA1000SC-■T□□□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■ 180V(90-264VAC),220V(165-264VAC)
输出电压： □DC 05V 15V 12V 48V 24V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 1000W
电源尺寸： 230*164*52
电压精度： Vo1:<±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 400us
纹波和噪声： <1%Vo
功率因数校正： >0.98
温度系数： <±0.02℃
工作频率： 200KHz
效率： >85%
过流保护： >120%
过温保护： 90℃；降温自恢复
隔离电阻： >200MΩ
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电压： Vin-Vo 1500VAC; Vin-FG 1500VAC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作环境温度： 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度： 工业品-40~+105℃
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 外配散热器传导制冷或风机制冷
接线方式： 采用防水航空端子
MTBF： 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DZA1000SC-180T051548/802006 1000W 180V(90-264VAC) 05V/15V/48V 三路 端子接线
DZA1000SC-180T121248/412005 1000W 180V(90-264VAC) 12V/12V/48V 三路 端子接线
DZA1000SC-180T152448/331005 1000W 180V(90-264VAC) 15V/24V/48V 三路 端子接线
DZA1000SC-180T121524/411610 1000W 180V(90-264VAC) 12V/15V/24V 三路 端子接线
DZA1000SC-180T051224/1002010 1000W 180V(90-264VAC) 05V/12V/24V 三路 端子接线
DZA1000SC-180D2824/1720 1000W 180V(90-264VAC) 28V/24V 双路 端子接线
DZA1000SC-180D1528/3317 1000W 180V(90-264VAC) 15V/28V 双路 端子接线
DZA1000SC-180D1548/3310 1000W 180V(90-264VAC) 15V/48V 双路 端子接线
DZA1000SC-180D1215/4133 1000W 180V(90-264VAC) 12V/15V 双路 端子接线
DZA1000SC-180D0515/10033 1000W 180V(90-264VAC) 05V/15V 双路 端子接线
DZA1000SC-180D2448/4110 1000W 180V(90-264VAC) 24V/48V 双路 端子接线
DZA1000SC-220T152424/351010 1000W 220V(165-264VAC) 15V/24V/24V 三路 端子接线
DZA1000SC-220T151515/222222 1000W 220V(165-264VAC) 15V/15V/15V 三路 端子接线
DZA1000SC-180D4848/1010 1000W 180V(90-264VAC) 48V/48V 双路 端子接线
DZA1000SC-180D1248/4110 1000W 180V(90-264VAC) 12V/48V 双路 端子接线
DZA1000SC-220T242448/101010 1000W 220V(165-264VAC) 24V/24V/48V 三路 端子接线
DZA1000SC-180D1224/4120 1000W 180V(90-264VAC) 12V/24V 双路 端子接线
DZA1000SC-180D0548/10010 1000W 180V(90-264VAC) 05V/48V 双路 端子接线
DZA1000SC-180D1212/4141 1000W 180V(90-264VAC) 12V/12V 双路 端子接线
DZA1000SC-220T122448/201010 1000W 220V(165-264VAC) 12V/24V/48V 三路 端子接线
DZA1000SC-220D0512/10041 1000W 220V(165-264VAC) 05V/12V 双路 端子接线
DZA1000SC-220T051212/483030 1000W 220V(165-264VAC) 05V/12V/12V 三路 端子接线
DZA1000SC-220T051524/902010 1000W 220V(165-264VAC) 05V/15V/24V 三路 端子接线
DZA1000SC-180S05 1000W 180V(90-264VAC) 5V 单路 端子接线
DZA1000SC-220D1524/3725 1000W 220V(165-264VAC) 15V/24V 双路 端子接线
DZA1000SC-180S28 1000W 180V(90-264VAC) 28V 单路 端子接线
DZA1000SC-180S48 1000W 180V(90-264VAC) 48V 单路 端子接线
DZA1000SC-180S24 1000W 180V(90-264VAC) 24V 单路 端子接线
DZA1000SC-180S12 1000W 180V(90-264VAC) 12V 单路 端子接线
DZA1000SC-180S110 1000W 180V(90-264VAC) 110V 单路 端子接线
DZA1000SC-180S220 1000W 180V(90-264VAC) 220V 单路 端子接线
DZA1000SC-220D1248/4010 1000W 220V(165-264VAC) 12V/48V 双路 端子接线
DZA1000SC-220D0524/8025 1000W 220V(165-264VAC) 05V/24V 双路 端子接线
DZA1000SC-220D2448/2011 1000W 220V(165-264VAC) 24V/48V 双路 端子接线
DZA1000SC-220D1224/4120 1000W 220V(165-264VAC) 12V/24V 双路 端子接线
DZA1000SC-220D0512/10040 1000W 220V(165-264VAC) 05V/12V 双路 端子接线
DZA1000SC-220S220 1000W 220V(165-264VAC) 220V 单路 端子接线
DZA1000SC-220S110 1000W 220V(165-264VAC) 110V 单路 端子接线
DZA1000SC-220S15 1000W 220V(165-264VAC) 15V 单路 端子接线
DZA1000SC-220S48 1000W 220V(165-264VAC) 48V 单路 端子接线
DZA1000SC-220S24 1000W 220V(165-264VAC) 24V 单路 端子接线
DZA1000SC-220S05 1000W 220V(165-264VAC) 5V 单路 端子接线
DZA1000SC-220S12 1000W 220V(165-264VAC) 12V 单路 端子接线

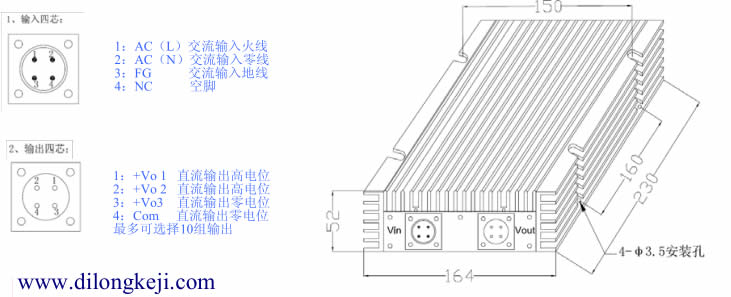

外型尺寸
